Funciones avanzadas
#
Reordenar productos
La función del botón Reorder products number permite reorganizar numéricamente los productos que conformen un mosaico, sin tener que reorganizar manualmente los elementos.
Al clickar en los elementos, le asignara un valor numérico de forma incremental. Una vez reorganizado el mosaico, hacer clic en Finish now para aplicar los cambios.
#
Autorelleno de capa
El botón Layer Fill completa el número de productos que geométricamente pueden contener el palé indicado, según las dimensiones de producto especificadas. Para ello ofrecerá varias opciones de posibles mosaicos.
Advertencia
El número máximo de productos por capa con esta opción es de 64.
Advertencia
Verificar el orden de entrada del mosaico y las direcciones de aproximación.
#
Centrar productos en capa
Permite centrar geométricamente los elementos presentes con su distribución actual en el área de trabajo, sobre la superficie del palé mostrado en la interface.
#
Rotar capa 180º
Esta función permite girar 180º el mosaico de la capa seleccionada de forma automática.
Advertencia
Verificar el orden de entrada del mosaico y las direcciones de aproximación.
#
Previsualización 3D

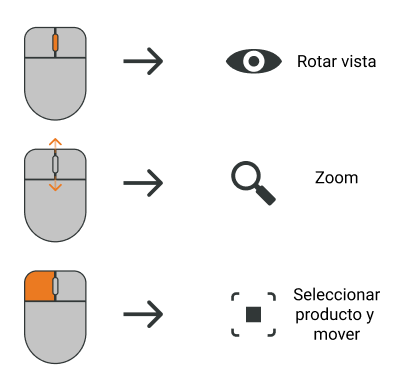

Atajos de ratón
#
Gestión de diseños de mosaico entre recetas
Esta funcionalidad permite replicar diseños de mosaicos entre diferentes recetas.
Para ello se debe guardar el fichero del mosaico deseado en el PC, abrir la receta que se desea modificar, y cargar el fichero que contiene el mosaico (extensión .mll).
Consideraciones durante la carga de mosaicos entre recetas.
En caso de tener dimensiones diferentes de palé y/o producto, entre las recetas de origen del diseño y la de destino, se puede generar una inadecuado en la receta de destino.
Durante la carga de datos, se tomarán como referencias de diseño la referencia Rear y Front del palé y el vértice de cada producto formado por el lado del stopper y la pala fija.
#
Guardado de mosaico
#
Carga de mosaico guardado
Verificar el mosaico cargado, así como su compatibilidad con las restricciones de diseño que presente la celda de paletizado
#
Comprobación de rango del mosaico
Esta función permite comprobar si con la cofiguración establecida, el robot es capaz de alcanzar todas las posiciones de la secuencia del mosaico.
Algoritmo matemático 👨💻
Dicho algoritmo será realizado en los servidores wepall. 💻 ☁️ 🖥️ ☁️
Si los presets del proyecto no estan bien configurados, los resultados del estudio no serán válidos.
#

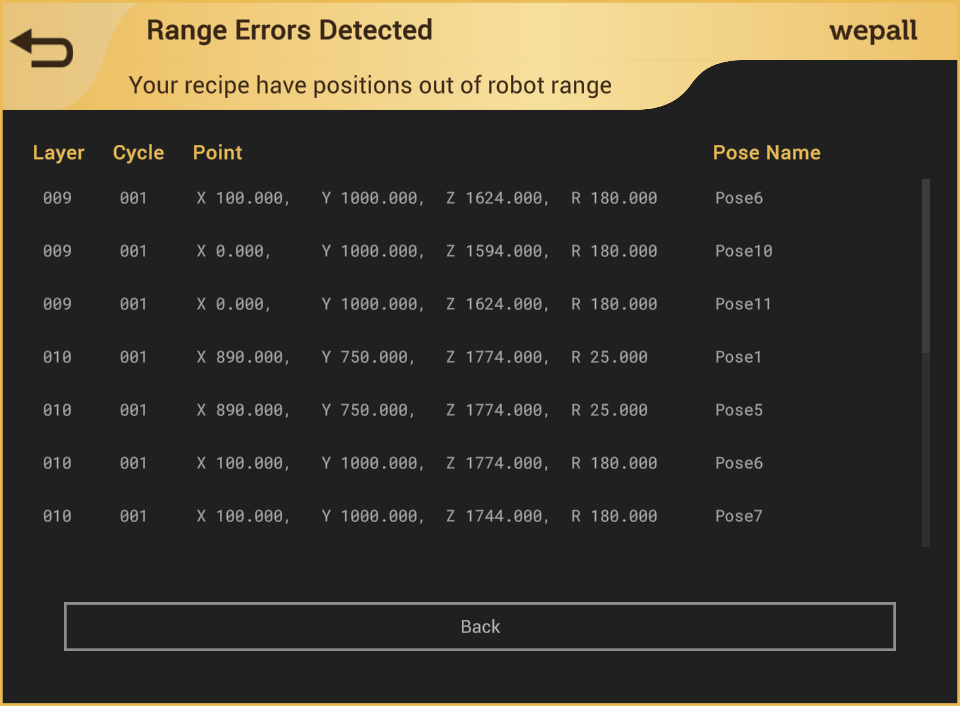

Mosaico con posiciones inalcanzables por el robot
En caso de detectar un error en cualquiera de los puntos de la trayectoria, se muestra una tabla informativa donde se indicaran los siguientes datos.
- Layer. Capa donde se ha detectado el problema.
- Cycle. Dentro de los movimientos de esa capa, y teniendo en cuenta el orden de colocación, en cual de ellos se ha detectadel problema.
- Point. Valores de coordenadas cartesianos de los puntos en conflicto.
- Pose Name. Punto de la trayectoria de Wepall en conflicto.
