Introducción
#
Interfaz de edición de mosaico
La creación de mosaicos con la configuración seleccionada se realiza en una interfaz simple y versátil, tal y como se muestra en la siguiente imagen.

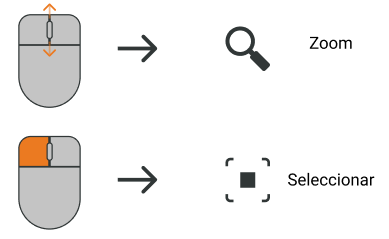

Atajos de ratón
#
Pasos para la creación de un mosaico
Siguiendo las instrucciones, confeccionar el mosaico a realizar por el robot.
Los productos insertados en el mosaico pueden indicar que se encuentran en error, cambiando de color y poniéndose de color rojo. Las situaciones susceptibles de generar error son:
- Solapamiento de productos.
- Productos fuera de la superficie del pale.
- El producto no dispone de suficiente soporte por parte de los productos de la capa inferior.
Cuando se insertan más de 64 productos en una capa, sale un mensaje avisando que la configuración actual el palé y producto provocará un valor de ciclos muy alto, lo que es muy ineficiente y en la mayoria de los casos puede afectar al rendimiento. ¿Quieres continuar igualmente?
El mosaico está limitado a un máximo de 512 ciclos por palé.
Verificar el Mosaico resultante, así como las aperturas de la garra seleccionada, el orden de colocación de productos en el mosaico y las direcciones de aproximación.
